Análise estrutural prática e acessível
Bem-vindo(a) ao XStrudes, seu novo aliado em análises estruturais.
XStrudes?
O XStrudes foi desenvolvido com um propósito claro: oferecer uma solução de análise estrutural acessível e eficiente para profissionais, estudantes e pesquisadores que trabalham com estruturas de pequeno e médio porte. Entendemos que o mercado atual muitas vezes apresenta opções que são excessivamente caras para as necessidades básicas, ou gratuitas, mas com limitações significativas. O XStrudes surge para preencher essa lacuna, proporcionando as funcionalidades essenciais com um excelente custo-benefício.
COMO o XSTRUDES FUNCIONA?
geometria em software CAD
Para melhor aproveitar os recursos disponíveis dentro do XStrudes, recomenda-se que o fluxo de trabalho seja iniciado por uma modelagem unifilar da estrutura em software CAD com opção de exportar o modelo em arquivo ‘.dxf’.
Dentro da modelagem recomenda-se que as barras da estrutura sejam agrupadas por ‘layers’ ou camadas, de forma que possam ser identificadas com maior facilidade durante o fluxo de trabalho.
Após concluir a concepção da estrutura dentro do software CAD e exportar para um arquivo ‘.dxf’, será possível exportar os dados do arquivo para uma planilha utilizando a ferramenta “Convert DXF to XLSX”, o que nos leva ao próximo passo.
Carregamentos e configurações
Com os dados obtidos através da ferramenta citada no item anterior, é possível preencher a planilha que o XStrudes utiliza como base para processar todas as informações relacionadas à estrutura.
Dentro da planilha base, deverão ser informados:
- Apoios
- Carregamentos
- Combinações
- Materiais
- Propriedades geométricas das seções transversais
- Rótulas e rotação das barras
Antes de preencher todas essas informações, apenas com os dados obtidos anteriormente, já é possível carregar e visualizar o modelo estrutural dentro do XStrudes, o que facilita o preenchimento da planilha base.
PROCESSAMENTO DA ESTRUTURA
Uma vez que a planilha base estiver preenchida com todos os dados necessários para a estrutura ser analisada, o próximo passo é carregar a planilha dentro do XStrudes. Ao carregar os dados da planilha, será possível:
Visualizar os apoios atribuidos aos nós
Visualizar as rótulas atribuidas às barras;
Visualizar os eixos locais das barras
Visualizar os carregamentos aplicados a nós e barras
Realizar a análise da estrutura
Visualizar a estrutura deformada para cada uma das combinações definidas
Exportar os resultados para uma planilha
O XStrudes é um software pensado para realizar análise de estruturas de pequeno e médio porte E entregar todas as informações necessárias para um dimensionamento adequado
VISUALIZAÇÃO FÁCIL E INTUITIVA
RÁPIDA VERIFICAÇÃO
Do que o XStrudes é capaz?

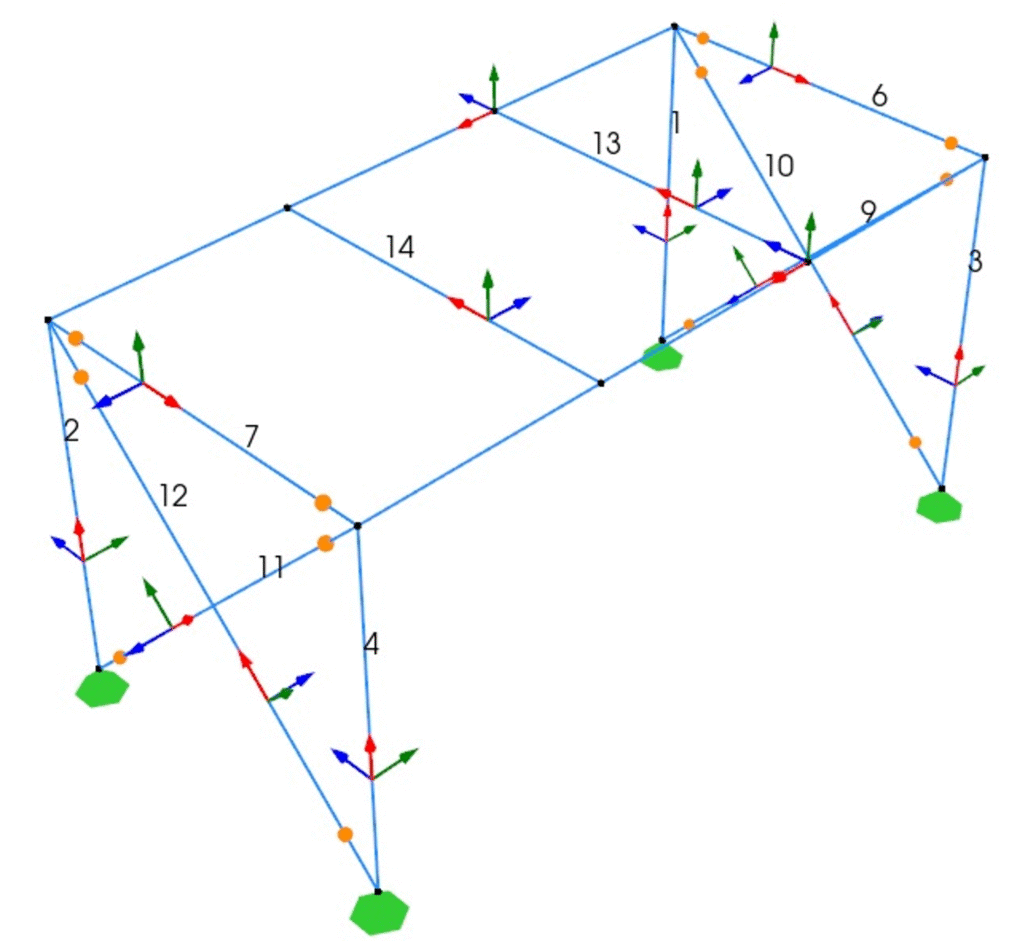

O Xstrudes gera uma representação gráfica 3D da estrutura em sua configuração original, antes da aplicação dos carregamentos e da ocorrência de deformações, facilitando a validação da entrada de dados, permitindo ao usuário verificar a geometria, conectividade e orientação dos elementos.
o Xstrudes permite ao usuário modelar e analisar estruturas em duas dimensões (planas, como treliças e pórticos 2D) e em três dimensões (espaciais, como treliças e pórticos 3D), oferecendo versatilidade para uma ampla gama de projetos, garantindo que o software possa lidar com a complexidade real das estruturas encontradas na engenharia.

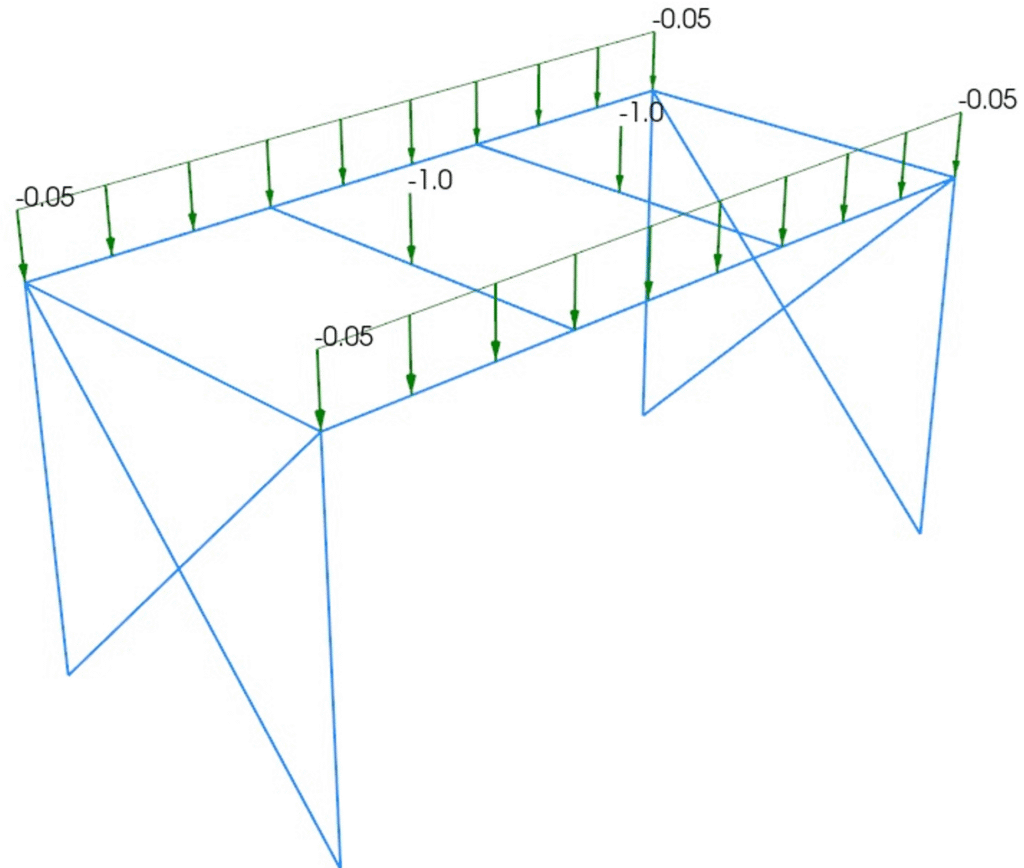

O XStrudes exibe graficamente todos os carregamentos (nodais, concentrados e distribuídos) sobre o modelo 3D da estrutura, auxiliando o usuário a confirmar que todas as cargas foram aplicadas corretamente e nas posições desejadas.
o XStrudes permite ao usuário definir diferentes casos de carregamento e, em seguida, combiná-los linearmente para simular cenários mais complexos e extremos, conforme as normas de projeto. Recurso fundamental para a segurança estrutural, pois considera a atuação simultânea de diferentes tipos de carga para determinar as condições mais críticas de projeto.
O XStrudes oferece uma ferramenta que lê arquivos de desenho no formato .dxf (gerados por softwares CAD) e extrai automaticamente as informações geométricas, transformando-as em uma planilha .xlsx compatível com o XStrudes, reduzindo drasticamente o tempo e o esforço na entrada manual da geometria de estruturas complexas, minimizando erros e acelerando o processo de modelagem.
O XStrudes realiza a análise estrutural sob a premissa de que a relação entre cargas e deformações é linear (lei de Hooke) e que as deformações são pequenas, não alterando significativamente a geometria da estrutura, sendo a base da maioria das análises estruturais para estruturas de pequeno e médio porte, sendo eficiente e adequada para a maioria dos casos práticos.
O XStrudes também permite considerar a não-linearidade geométrica (grandes deformações que alteram a geometria e, consequentemente, a distribuição de esforços). Crucial para análises mais avançadas de estruturas esbeltas, cabos, ou elementos que operam próximo ao seu limite de resistência, fornecendo uma compreensão mais precisa do comportamento real da estrutura.
O XStrudes mostra a configuração da estrutura após a aplicação dos carregamentos e a ocorrência das deformações, com base em uma escala ampliada para melhor visualização, permitindo uma compreensão intuitiva do comportamento da estrutura sob carga, identificando áreas de maiores deslocamentos ou movimentos inesperados.
O XStrudes permite que todos os resultados calculados pela análise (deslocamentos nodais, reações de apoio, esforços internos das barras, etc.) sejam salvos em um arquivo Excel, facilitando o pós-processamento dos dados, a criação de relatórios personalizados, a integração com planilhas de dimensionamento e a documentação do projeto.
Escolha seu plano
Plano SEMESTRAL
- Plano de assinatura que garante acesso ao XStrudes durante 6 meses
79,90
Plano ANUAL
- Plano de assinatura que garante acesso ao XStrudes durante 12 meses
149,90
Quem sou eu
Formado em engenharia civil, pós-graduado em estruturas metálicas e entusiasta de estruturas, sempre me dediquei aos estudos relacionados a área, desde a concepção até o dimensionamento das estruturas. Durante alguns anos busquei alternativas de softwares que atendessem às demandas do meu dia-a-dia a um custo acessível, no entanto, não encontrei. Na minha jornada como engenheiro de estruturas, ao usar ferramentas como Excel e Python, fiquei fascinado com as possiblidades que elas entregam, a primeira uma facilidade incomparável na hora de criar rotinas de cálculo e a segunda, bem, essa acho que o limite é a imaginação. Depois de muitas buscas, testes e contatos solicitando cotações, finalmente decidi tentar desenvolver meu próprio software de análise estrutural (não fiz isso sozinho, ta?). Agora, pouco mais de um ano depois, fico feliz em poder compartilhar com vocês a primeira versão funcional do XStrudes. Sim, a primeira versão, ainda tenho muitos planos pra implementar nessa ferramenta.
Muito prazer, eu sou o Rudolf
Ficou com alguma dúvida?
O software realiza os cálculos de análise estrutural, mas não executa verificações de conformidade ou estabilidade (dimensionamento). Cabe ao engenheiro responsável avaliar e validar os resultados obtidos.
A utilização do software e a interpretação dos resultados são de inteira responsabilidade do usuário. O desenvolvedor não possui responsabilidade sobre o projeto final.
Embora consiga processar estruturas maiores, o software é otimizado para projetos de pequeno e médio porte. Análises muito complexas podem causar lentidão ou travamentos, especialmente na renderização gráfica.
No momento, não oferecemos suporte técnico individualizado. Para dúvidas, por favor, consulte o manual do usuário disponível no seguinte link: [Inserir o Link do Manual Aqui].
O XStrudes é um software de desenvolvimento independente. Por não ser licenciado pela Microsoft, alguns antivírus podem identificá-lo como um “falso-positivo” durante o download. Este é um comportamento esperado para novos executáveis.
